變頻器廠家德瑞斯在本文章為您介紹變頻器在球磨機上的應用案例。球磨機在建筑材料、金屬和陶瓷玻璃等領域被廣泛使用。其電機功率較大，為實現更好的生產效率和收益，變頻驅動方案在球磨機上得到了廣泛應用，為眾多企業創造了良好的經濟效益。

運行要求：

1. 球磨機在運行過程中負荷波動大，要求變頻器過流、過載、限流功能強；

2. 球磨機啟動時負荷非常重，要求點動即可將球磨機運行到任何位置，這樣要求變頻器低頻轉矩大，一定要用到矢量型變頻器；

3. 節能效果一定要和球磨工藝過程相結合，否則達不到節電效果；

因此如何選擇一種性能良好的變頻器，采用可靠、適用的控制方案來進行球磨機的節能改造，對于減少能源浪費具有重要意義。

控制方案：

     根據球磨機工況并針對其生產工序及工藝特點，設計了采用德瑞斯ES300系列變頻器系統控制方案：

電機：三相交流異步電機

變頻器：德瑞斯ES300三相電流矢量型變頻器，可通過多種控制方式運行。（本案例為通過變頻器內置PLC功能，為客戶節省PLC等費用）

   ES300系列簡易PLC功能是變頻器內置一個可編程控制器（PLC）來完成對多段頻率邏輯進行自動控制?？梢栽O(shè)定運行時間、運行方向和運行頻率，以滿足工藝的要求。

   ES300系列變頻器可以實現16段速變化控制，有多種加減速時間供選擇。

說明：P11.15～P11.48的符號決定了簡易PLC運行方向。若為負值，則表示反方向運行。加減速度時間，運行時間。

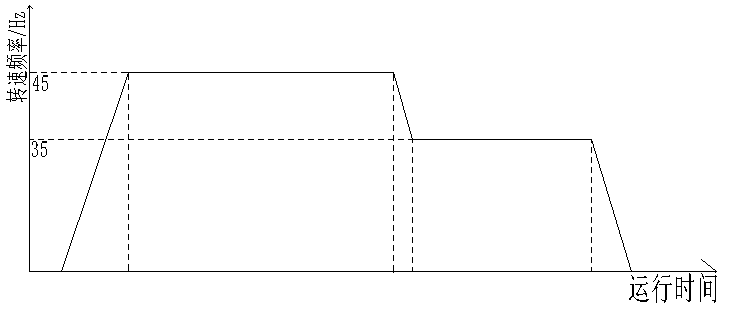

球磨機從高頻率拋落式粗磨到低頻率泄落式細磨按照設定時間與設定頻率運行

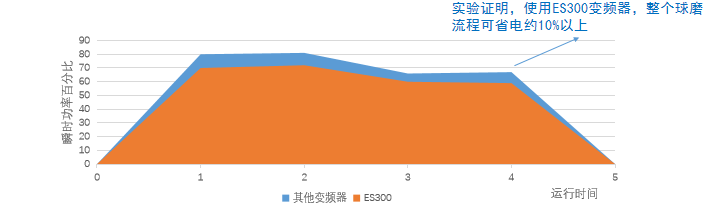

球磨工藝與變頻器技術完美結合

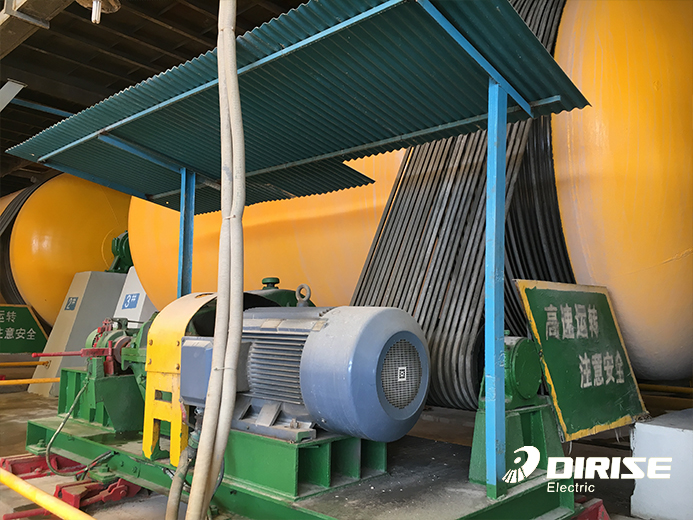

    現場詳細了解球磨機的工況及控制系統的實現過程。盡量不改變球磨機原有的控制系統，做到隨時可進行工、變頻轉換，將球磨機控制技術與變頻器技術完美結合。分析不同速度下及不同數量鋼球下機內運動狀態，與速度的關系。

變頻器的選型

根據負荷的性質和要求來定。因球磨機的負載性質是恒轉矩類，機械特性較硬，動態特性要求較高，所以應選用高性能矢量型變頻器。普通V/F型變頻器在低速時雖然具有轉矩提升功能，但提升不足，電機轉矩可能無法滿足起動或低速穩速運行的需要，如果提升過大，又可能使因磁路飽和而過流。

電機與變頻器容量匹配

   選配電機、變頻器容量前，應實測一下球磨機在各個工序過程中最大的輸出力矩，作為選擇電機容量的依據。變頻器的額定電流最好為控制電機額定電流的1.2～1.5倍，且電壓等級與控制電機相符。

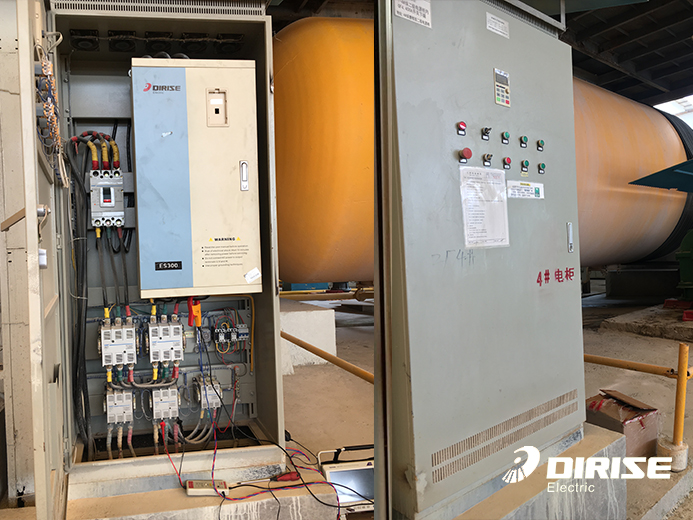

變頻器的安裝環境

柜體要設計合理，柜內變頻器周圍應留足夠散熱空間，保證良好的通風管道，并加裝冷卻風扇以強迫風冷，變頻器最好選用散熱器柜外安裝方式?，F(xiàn)場需安裝在通風良好，遠離熱源和塵埃多的地方。

以上便是德瑞斯ES300系列變頻器在球磨機上的應用案例。經實際運行證明，應用ES系列高矢量型變頻器控制方案，可使設備運轉平穩，調速方便可靠。引入多段速內置PLC功能之后，可省去PLC控制單元，降低成本投入，效果可靠，推廣可行性高，同時節能和環保。如果您也想挑選一個合適的變頻器卻不知如何選型的話，歡迎咨詢德瑞斯變頻器，幫助您精準選型！
